В цілях збільшення надоїв молока доцільніше вдатися до використання доїльних установок. Автоматизований спосіб доїння корів і кіз зводить до мінімуму кількість ручної праці і сприяє виконання більшого обсягу роботи за найкоротший проміжок часу.

Зміст

  • 1 Доїльні установки “Ялинка”
    • 1.1 Призначення
    • 1.2 Особливості
  • 2 Пристрій
  • 3 Принцип роботи
  • 4 Огляд популярних моделей
    • 4.1 УДА
    • 4.2 УДМ

Доїльні установки “Ялинка”

Доїльна установка типу “Ялинка” застосовується для машинного доїння корів. За допомогою використання такого агрегату можна проводити цілий комплекс дій. Деякі варіації моделей додатково проводять фільтрацію, охолодження і транспортування молока в спеціальну ємність, призначену для його зберігання.

Призначення

Встановлення класу Ялинка забезпечують доїння корів, які мають приблизно однакову інтенсивність молоковіддачі. Залежно від особливостей конкретної моделі всередину доїльного залу одночасно запускається певну кількість корів. Після доїння корови виходять по черзі.

Особливості

Опція збереження даних доїння при повторному підключенні доїльного апарата робить процес експлуатації максимально простим.

Оператором може бути обраний найбільш оптимальний режим доїння. Дуже корисною опцією можна назвати автоматичне зняття доїльних стаканів після закінчення процедури доїння.

Слід звернути увагу на можливість додаткової комплектації системи автоматичного визначення захворюваності тварин на мастит на самих ранніх стадіях. Таким чином можна ідентифікувати проблеми зі здоров’ям ще на ранній стадії. Доїння тварин, які вже були схильні до захворювання, проводиться в окрему ємність.

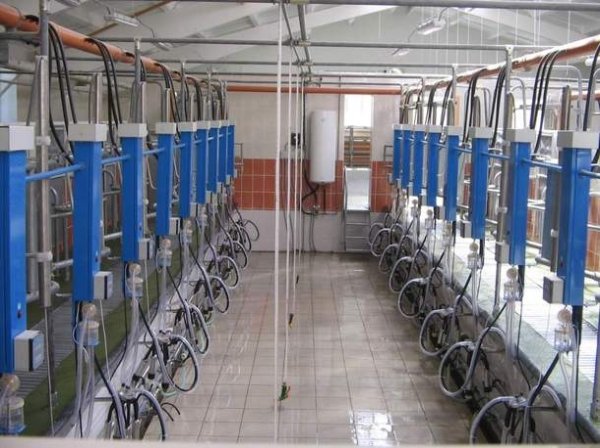

Фото доїльної установки типу “Ялинка”
Доїльні установки типу Ялинка УДА і УДМ: технічні характеристики, принцип роботи, фото, відео

Пристрій

Товщина покриття верстатного обладнання становить не менше 90 мкм. Завдяки цьому можлива тривала і стабільна експлуатація всієї системи. Верстатне обладнання забезпечує індивідуальне позиціонування тварин для максимально комфортного доїння.

Система приймання молоко складається з лінійного молокопроводу. Також слід звернути увагу на наявність молокопроводу та молокоприемников з молочними насосами. Продуктивність кожного з них становить 10000 л/год при номінальній потужності 1,1 кВт.

Молокоприймальний модуль комплектується лічильником, який контролює рівень інтенсивності потоку молока за допомогою інфрачервоних променів. Вся система здатна функціонувати в двох режимах — в автоматичному або напівавтоматичному. В першому випадку система попередньо виконує пятнадцатисекундный масаж з частотою пульсації 240 ударів в хвилину. По команді лічильника припиняється функціонування і здійснюється відключення доїльних стаканів.
Схема доїльної установки “Ялинка” УДА-16А
Доїльні установки типу Ялинка УДА і УДМ: технічні характеристики, принцип роботи, фото, відео
1 – ворота; 2 – верстати; 3 – маніпулятор для доїння; 4 – технологічна лінія; 5 – лінія промивання; 6 – лінія годівниць; 7 – лічильник; 8 – лінія обмивання; 9 – обладнання молочної; 10 – лінія вакуумна; 11 – обладнання промивання.

Принцип роботи

Установка функціонує за рахунок вакууму, який створюється при роботі насоса. Останній приводиться в дію за допомогою використання електричного двигуна. Ялиночку може обслуговувати від 1 до 4-х чоловік.

При експлуатації оператор повинен обов’язково контролювати процес і при виникненні неполадок відразу ж усунути їх.

Якщо установка функціонує в автоматичному режимі, то від’єднання доїльних стаканів проводиться без участі оператора. Напівавтоматичний режим доїння передбачає від’єднання доїльних стаканів по команді оператора.

В процесі експлуатації середині камер установки по черзі створюється тиск і розрідження. Це призводить до інтенсифікації молоковіддачі. Камери з’єднані з молочної системою шлангами. Саме за ними молоко надходить у бідон. Додатково проводиться фільтрування або охолодження готового продукту.

Огляд популярних моделей

Широка модельна лінійка дозволяє легко підібрати найбільш прийнятний варіант установки в залежності від наявної кількості голів.

УДА

Моделі УДА доїльних установок типу ” Ялинка не оснащені автоматичною системою управління процесом доїння. Від’єднання доїльних стаканів при зниженні інтенсивності молоковіддачі проводиться оператором. Для обслуговування таких установок буде потрібно від одного до чотирьох осіб.

Технічні характеристики доїльних установок Ялинка УДА:

ХарактеристикиУДА-16УДА-8УДА-16АУДА-32Габарити, мм3000х11700х60003000х6900х60003000х11700х60003000х21300х6000Маса, кг3600300039004800Кількість доїльних стаканів8 (2)4 (2)8 (2)16 (2)Кількість доїльних апаратів1681632Кількість операторів2124Продуктивність вакуумних установок, куб. м/ч12060180240Потужність, кВт43434755Номінальна напруга, В380/220380/220380/220380/220Кількість обслуговуваних голів250100350250

Фото доїльного залу Ялинка УДА
Доїльні установки типу Ялинка УДА і УДМ: технічні характеристики, принцип роботи, фото, відео

УДМ

УДМ — це автоматизовані доїльні установки, що вимагають мінімального участі людини. Наявність спеціального лічильника дозволяє проводити автоматичну установку роботи всієї системи при зниженні рівня молоковіддачі. Такі установки максимально прості в експлуатації.

Технічні характеристики:

ХарактеристикиУДМ-12УДМ-20УДМ-24УДМ-28Габарити, мм3000х9300х60003000х14100х60003000х16500х60003000х21300х6000Маса, кг3300390042004800Кількість доїльних стаканів6 92)10 92)12 (2)14 (2)Кількість доїльних апаратів12202428Кількість операторів2334Продуктивність вакуумних установок, куб. м/ч120180180240Потужність, кВт43474755Номінальна напруга, В380/220380/220380/220380/220Кількість обслуговуваних голів200300400500

Відео огляд доїльної установки типу “Ялинка”:
